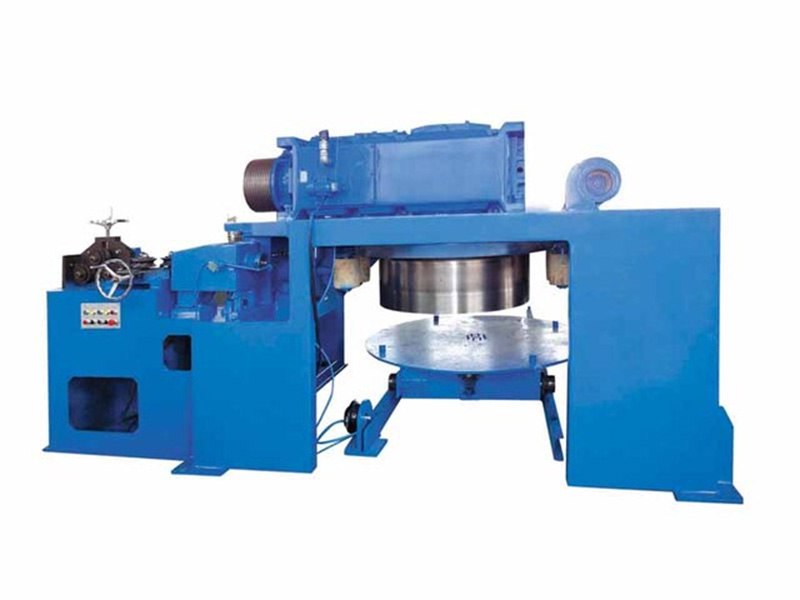

Den enskilda kanalens inverterade trådteckningsmaskin är en trådteckningsutrustning utformad för att minska tråddiametern på ett kontrollerat och exakt sätt. Till skillnad från den traditionella upprättstående trådteckningsmaskinen kännetecknas den inverterade trådteckningsmaskinen av dess unika design, där trådritningsenheten är inverterad, en orientering som erbjuder flera fördelar när det gäller rymdeffektivitet, enkel underhåll och förbättrad kontroll över trådritningsprocessen. Motorn är kärnan i trådteckningsmaskinen, vilket ger den kraft som krävs för att dra tråden genom trådteckningen. Drivsystemet är anslutet till motorn och ansvarar för att överföra rotationsrörelsen till trådritningsanordningen. Motorns hastighet och vridmoment kan justeras för att passa olika ledningar och de nödvändiga borstade specifikationerna. Det anmärkningsvärda funktionen hos den inverterade trådteckningsmaskinen är ritningsramen, som håller ritningen dör och placeras upp och ner för att underlätta tyngdkraftsassisterad ritning. Tråden kommer in i maskinen uppifrån och dras nedåt och passerar genom en serie gradvis mindre matriser, vilket gradvis reducerar i diameter. Inverterade rack erbjuder flera fördelar som minskad trådbelastning, längre livslängd och förbättrad trådspänningskontroll. Höghastighetstritning skapar mycket friktion, vilket kan orsaka överhettning och slitage i matrisen och själva tråden. För att lindra detta är den inverterade trådteckningsmaskinen med en ram utrustad med ett smörjsystem som applicerar ett smörjmedel på tråden när den passerar genom munstycket. Ett skikt av smörjmedel, smörjning minskar friktionen, förhindrar överhettning och förbättrar trådens ytbehandling.
